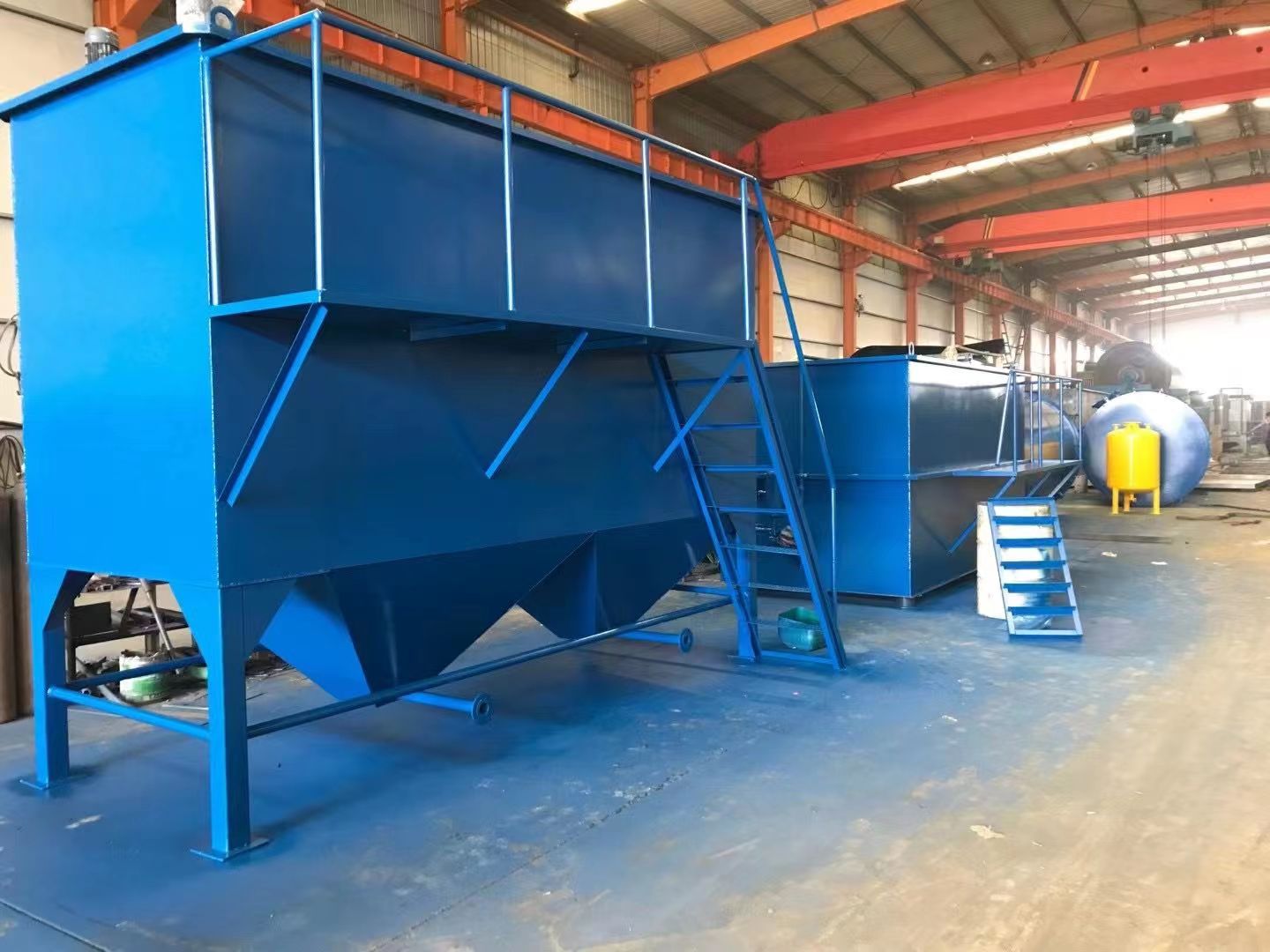

斜管沉淀池

1.进水区

水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。

2.斜板斜管的倾斜角

斜板与水平方向的夹角称为倾斜角，倾斜角a越小，截留速度u0越小，沉降效果越好，但为使污泥能自动滑下排泥通畅，a值不能太小，对上向流斜板、斜管沉淀池，a一般不小于55°-60°。对下向流斜板、斜管沉淀池因排泥比较容易，一般不小于30°-40°。

3.斜板斜管的形状与材质

为了充分利用沉淀池的有限容积，斜板、斜管都设计成截面为密集形的几何图形，其中有正方形、长方形、正六边形和波纹形等。为了便于安装，一般将几个或几百个斜管组成一个整体，作为一个安装组件，然后在沉淀区安放几个或几十个这样的组件。斜板斜管的材料要求轻质、坚牢、无毒、价廉。目前使用较多的有纸质蜂窝、薄塑料板等。蜂窝斜管可以用浸渍纸制成，并用酚醛树脂固化定形，一般做成正六边形，内切圆直径为25mm。塑料板一般用厚0.4mm的硬聚氯乙烯板热压成形。

4.斜板的长度与间距

斜板斜管的长度越长，沉降效率越高。但斜板斜管过长，制作和安装都比较困难，而且长度增加到一定程度后，再增加长度对沉降效率的提高却是有限的。如果长度过短，进口过渡段(进口过渡段指水流由斜管进口端的紊流过渡到层流的区段)长度所占的比例增加，有效沉降区的长度相应减少，斜管过渡段的长度大约为100-200mm。根据经验，上向流斜板长度一般为0.8-1.0m，不宜小于0.5m，下向流为2.5m左右。在截面速度不变的情况下，斜板间距或管径越小，管内流速越大，表面负荷也就越高，因此池体体积可以相应减少，但斜板间距或管径过小，加工困难，而且易于堵塞。目前在给水处理中采用的上向流沉淀池，斜板间距或管径大致为50-150mm，下向流斜板沉淀池的斜板间距为35mm。

5.出水区

为了保证斜板斜管出水均匀，出水这中集水装置的布置也很重要。集水装置由集水支管和集水总渠组成。集水支槽有带孔眼的集水槽、三角锯齿堰、薄型堰和穿孔管等形式。斜管出口到集水孔的高度(即清水区高度)与集水支管之间的间距有关，应满足下式：h≥√3/2L式中：h为清水区高度，m;L为集水支管之间的间距，M。一般L的值为1.2-1.8m，所以h为1.0-1.5m。

6.颗粒的沉降速度u0

斜板间内的水流速度与平流式沉淀池的水平流速基本相当，一般为10-20mm/s。当采用混凝处理时u0=0.3-0.6mm/s。
